03.09.2018
Для конструирования и постройки электрических сетей подачи напряжения необходимо использовать специальные материалы. Кабель СИП имеет подходящие технические характеристики для использования в осветительных или воздушных электросетей.
СИП – самонесущий силовой изолированный провод, который используется для передачи электричества в силовых сетях. Данный электрокабель применяется для прокладки и распределения электрической энергии в сети с напряжением, не превышающим 35 кВ.
Фото – кабель СИП-2Преимущества СИП кабеля:
Учитывая, что провод используется для ответвления от магистральных сетей, часто нарастить медный кабель от СИП не имеет особых проблем. Главное – это правильно выбрать нужно сечение и прочие параметры.
Существуют разные типы проводов , чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Вместе с этим, провода можно распределять по типу изоляции жил и техническим характеристикам:

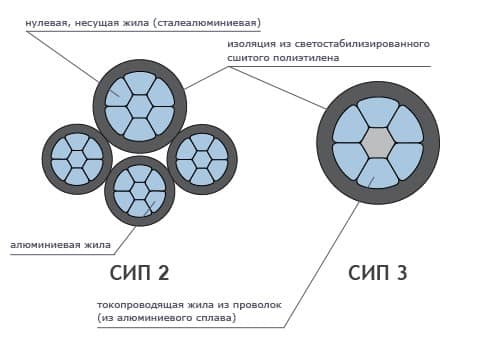

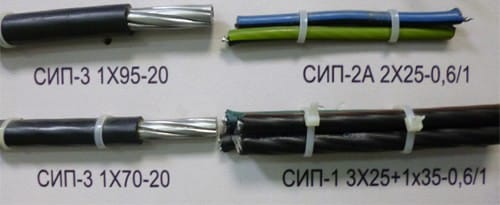

СИПТ-1 ГОСТ Р 52373, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом; Фото – конструкция сип СИПТ-2 и СИП-1А — изолированы все нити; СИП-2 — это уникальный кабель, у которого все жилы (за исключением нулевой) изолированы специальным покровом из полиэтиленового материала с молекулярными поперечными соединениями; СИП-2А — у этого провода все жилистые составляющие, в том числе и нулевая, покрыты слоем молекулярного полиэтилена; СИП-3 — на этот провод обязательно нужно проверять сертификат, его чаще всего используют для дома. Он выполнен из одной жилы, которая представляет собой плотный алюминиевый кабель, покрытый полиэтиленом со светостабилизированными частицами; Фото – виды СИП СИП-4 — уникальный электрический провод, у которого отсутствует нулевая несущая жила, но при этом остальные нити изолированы молекулярным полиэтиленом, благодаря чему обеспечивается прочное и герметичное соединение; СИП-5 — производство этого провода довольно сложное, его используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды кабеля СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).Маркировка кабеля помимо обозначения конкретной группы также обязательно включает в себя сечение провода, дату изготовления, номер партии и дополнительные сведения от производителя.
Какие технические характеристики имеет СИП-кабель:
Допустимая нагрузка для проводов типа 1, 2 и 4 – 0,66/1 кВ; для кабеля 3: до 35 кВ; Частота сети: 50 Гц; Условия эксплуатации: от – 50 градусов до +50; При этом установка и натяжка возможны только при температуре до -20; Приблизительный срок службы проводки: 50 лет. Многие производители также предоставляют на свою продукцию гарантию, чаще всего на 5 лет.Монтаж не занимает большого количества времени, кабель СИП легко можно подключить своими руками, но соединение требует согласования с государственными службами. Перед тем как вводить провод в дом, нужно получить разрешение у энергопоставляющей компании.
Пошаговая инструкция , как осуществляется подключение и крепление СИП кабеля:

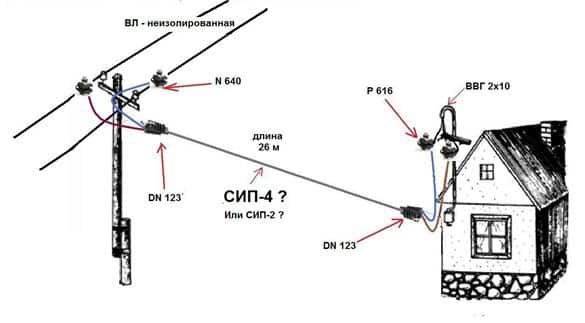

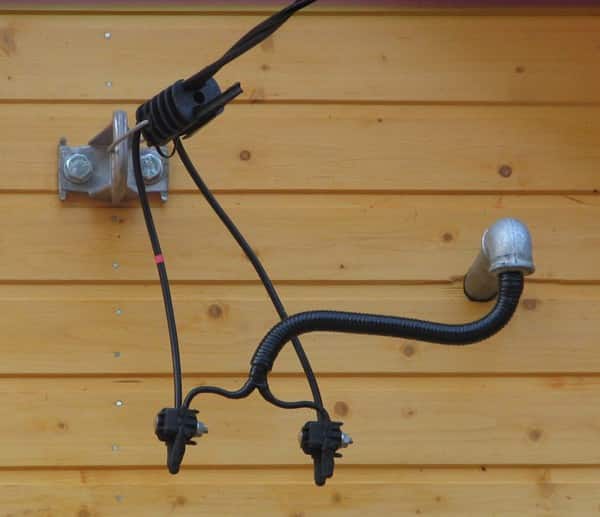

Нужно подобрать сечение. Чаще всего для бытовых потребностей используется провод 15 мм сечения; Для ответвления от магистрали нужно использовать специальный зажим, который сделает прокол в нужных местах на столбе. Главным преимуществом использования зажимов в том, что с ним нет необходимости зачищать кабель, наконечники можно монтировать сразу; Если необходимо осуществить переход от сети к дому, но при этом расстояние между объектами более 25 метров, то нужно будет установить опору и натяжитель; Фото – принцип монтажа провода К опоре присоединяется специальный крепеж, который помогает обеспечить прочное соединение; На наружной стене здания, куда будет делаться вывод, устанавливается зажим анкерного типа, как показано на фото. Это арматура с кронштейном, в которой количество используемых зажимов должно повторять количество фаз; Фото – арматура сип Далее, нужно либо изолировать провод дополнительно (если здание сделано из дерева), либо оставить его открытым. После провод на метр вводится в дом, и дальше производится разветвление внутри здания. Иногда, чтобы соединить провода используется специальная муфта.Видео: производство проводов СИП 4 и СИП 5
Купить провод этой марки, крепеж для СИП кабеля и прочие доборные элементы можно в любом магазине электротоваров. Также часто домашние мастера приобретают коммуникации непосредственно на заводах. Стоимость провода 4*25:
Город | Цена, рублей | Город | Цена, рублей |
Уфа | 87 | Пермь | 89 |
Владивосток | 88 | Волгоград | 89 |
Воронеж | 89 | Екатеринбург | 89,5 |
Иркутск | 88 | Казань | 88 |
Красноярск | 89 | Москва | 89,3 |
Нижний Новгород | 88 | Новосибирск | 88,5 |
Омск | 89,5 | Ростов-на-Дону | 88 |
Самара | 89 | Хабаровск | 89 |
Цена на кабель СИП может существенно меняться в зависимости от региона (в Челябинске стоимость метра СИП-4 будет ниже, чем в Москве) или метража. Продажа в розницу всегда обходится дороже, чем оптом. Каждый завод предлагает выгодные условия при приобретении партии проводов (Севкабель, Камкабель и прочие).
